Aerodynamika w samochodach elektrycznych. Czym jest współczynnik Cx / Cd

Aerodynamika w samochodach elektrycznych. Czym jest współczynnik Cx / Cd

Aerodynamika w autach elektrycznych polega na minimalizowaniu oporu powietrza, a współczynnik Cx to liczba opisująca, jak skutecznie pojazd przecina powietrze podczas jazdy. Niska wartość oznacza mniejsze straty energii i wyższą efektywność. W samochodach elektrycznych ma to szczególne znaczenie, ponieważ pozwala efektywnie zwiększyć zasięg bez powiększania baterii. Przy wyższych prędkościach opór powietrza staje się dominującym czynnikiem wpływającym na pracę układu napędowego. Właśnie dlatego nowoczesne modele mają coraz bardziej dopracowane kształty nadwozia.

Czym jest współczynnik Cx?

Współczynnik Cx (lub Cd – oznaczenie stosowane zamiennie) określa, jak bardzo powietrze „hamuje” samochód podczas jazdy. Im niższa wartość, tym łatwiej pojazd przecina powietrze.

Nie chodzi tu o prędkość maksymalną czy przyspieszenie. Mowa o ciągłym oporze, działającym przez cały czas jazdy. Każdy metr drogi oznacza walkę z powietrzem.

Jak to działa w praktyce?

Współczynnik Cx jest liczbą bez jednostki. Dla współczesnych aut osobowych wartości wyglądają następująco:

●      samochody starszej konstrukcji – około 0,30–0,35;

●      nowoczesne auta spalinowe – około 0,25–0,30;

●      zaawansowane auta elektryczne – nawet 0,20–0,23;

●      rekordowe konstrukcje aerodynamiczne – poniżej 0,20.

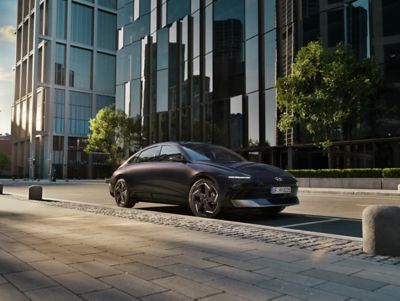

Dla przykładu, model Hyundai IONIQ 6 osiąga współczynnik około 0,215 Cd. To poziom, który jeszcze dekadę temu był zarezerwowany dla prototypów.

Dlaczego aerodynamika ma większe znaczenie w autach elektrycznych?

Silnik spalinowy traci ogromną część energii w postaci ciepła. W samochodach elektrycznych sytuacja wygląda inaczej. Energia zgromadzona w akumulatorze jest wykorzystywana efektywniej. Z tego powodu każdy dodatkowy opór zaczyna mieć większe znaczenie.

Energia kontra opór

Przy prędkościach miejskich dominują straty związane z masą pojazdu i toczeniem opon. Jednak już powyżej około 70–80 km/h głównym „konsumentem energii” staje się opór powietrza.

I tu pojawia się kluczowa zależność – opór aerodynamiczny rośnie wraz z kwadratem prędkości.

W uproszczeniu:

Jak Cx wpływa na zużycie energii?

Współczynnik Cx nie działa w oderwaniu od rzeczywistości. Przekłada się bezpośrednio na zużycie energii, a więc i realny zasięg.

Weźmy uproszczony przykład dwóch samochodów elektrycznych:

●      auto A: Cx = 0,28;

●      auto B: Cx = 0,22;

Przy prędkości 120 km/h różnica w zapotrzebowaniu na energię może wynosić nawet 10–15%. To bardzo dużo, szczególnie przy dłuższych trasach.

Co wpływa na wartość współczynnika Cx?

Wbrew pozorom nie chodzi tylko o „opływowy kształt”. Na końcowy wynik wpływają konkretne czynniki konstrukcyjne:

●      kształt przodu pojazdu – łagodnie opadający nos zmniejszający opór;

●      linia dachu – stopniowe opadanie ograniczające turbulencje;

●      zabudowa podwozia – gładkie powierzchnie redukujące zakłócenia przepływu;

●      detale – klamki, lusterka, spojlery wpływające na lokalne zawirowania;

●      koła i nadkola – często pomijane, a generujące znaczną część oporu.

Jak mierzy się aerodynamikę samochodu?

Aerodynamika nie opiera się na przypuszczeniach. To dziedzina bardzo precyzyjna, oparta na pomiarach i powtarzalnych testach. Producenci samochodów korzystają z różnych metod, z których najważniejszą pozostaje tunel aerodynamiczny.

To specjalna instalacja, w której samochód poddawany jest działaniu kontrolowanego strumienia powietrza. Chodzi o możliwość symulowania jazdy przy różnych prędkościach bez opuszczania laboratorium.

Tunel aerodynamiczny

Podczas testu samochód stoi nieruchomo, natomiast powietrze porusza się wokół niego z określoną prędkością. Czujniki mierzą siły działające na nadwozie, a kamery rejestrują przepływ powietrza.

Współczesne badania wykorzystują:

●      dym lub cząsteczki śledzące przepływ, pokazujące miejsca powstawania zawirowań;

●      czujniki ciśnienia rozmieszczone na powierzchni nadwozia;

●      modele cyfrowe tworzone w symulacjach komputerowych (obliczeniowa mechanika płynów – metoda symulacji przepływu powietrza).

Aerodynamika a projektowanie nowoczesnych aut

Projektanci współczesnych samochodów elektrycznych pracują w zupełnie innych realiach niż jeszcze kilkanaście lat temu. Priorytety uległy zmianie.

Styl podporządkowany fizyce

W autach typu Hyundai IONIQ 9 (0,26 Cd) czy Hyundai IONIQ 5 (0,284 Cd) można zauważyć wyraźne kompromisy między estetyką a aerodynamiką. Nie chodzi już wyłącznie o wygląd. Każda linia nadwozia ma swoje uzasadnienie techniczne.

Projektanci wykorzystują między innymi:

●      aktywne wloty powietrza zamykające się przy wyższych prędkościach;

●      specjalne kurtyny powietrzne wokół kół;

●      ukryte klamki drzwi;

●      zoptymalizowane lusterka lub kamery;

●      płaskie podwozie przypominające jednolitą powierzchnię.

Takie rozwiązania potrafią obniżyć współczynnik Cx o kilka setnych.

Różnice między teorią a rzeczywistością – współczynniki Cx / Cd

Współczynnik Cx podawany przez producenta dotyczy warunków laboratoryjnych. W codziennym użytkowaniu sytuacja wygląda inaczej. Na wynik wpływa wiele zmiennych, których nie da się w pełni odtworzyć w tunelu aerodynamicznym.

Co zmienia realne warunki jazdy?

Podczas jazdy na drodze pojawiają się czynniki, które zwiększają opór powietrza:

●      boczny wiatr zmieniający kierunek przepływu;

●      nierówności nawierzchni wpływające na stabilność auta;

●      zabrudzenia nadwozia zaburzające przepływ;

●      dodatkowe elementy, takie jak bagażnik dachowy;

●      inne pojazdy powodujące zawirowania powietrza.

Każdy z tych elementów może podnieść efektywny opór, nawet jeśli sam współczynnik Cx pozostaje niezmieniony w teorii.

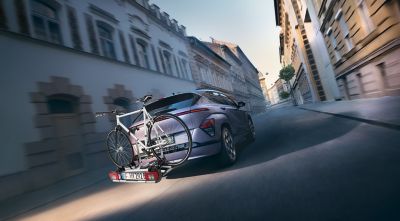

Wpływ aerodynamiki na zasięg – przykład na podstawie Hyundai KONA Electric

Weźmy przykład auta elektrycznego o zużyciu energii na poziomie 16 kWh/100 km przy prędkości 90 km/h. Przy zwiększeniu prędkości do 120 km/h zużycie może wzrosnąć do 20–22 kWh/100 km. To wzrost nawet o 30%.

Model Hyundai KONA Electric oferuje zasięg do około 510 km według procedury pomiarowej WLTP. W realnej trasie autostradowej, przy prędkościach rzędu 120–130 km/h, zasięg spada często do około 350–400 km.

Dlaczego w kolejnych latach aerodynamika będzie jeszcze ważniejsza?

Pojemność baterii rośnie, ale nie w nieskończoność. Każdy dodatkowy kilogram oznacza większe zużycie energii i wyższe koszty produkcji. Dlatego producenci coraz częściej wybierają inne podejście – zamiast zwiększać akumulator, poprawiają efektywność.

Aerodynamika wpisuje się w tę strategię idealnie. Nie wymaga większej baterii, nie zwiększa masy pojazdu, a jednocześnie realnie poprawia zasięg.

To jeden z najbardziej efektywnych sposobów optymalizacji samochodu elektrycznego.

Co warto zapamiętać po przeczytaniu tego artykułu?

●      współczynnik Cx określa poziom oporu powietrza działającego na samochód podczas jazdy;

●      niższa wartość Cx oznacza mniejsze zużycie energii i wyższy realny zasięg pojazdu elektrycznego;

●      opór aerodynamiczny rośnie wraz z kwadratem prędkości, dlatego jazda autostradowa znacząco zwiększa zapotrzebowanie na energię;

●      aerodynamika odpowiada nawet za ponad połowę strat energii przy wyższych prędkościach;

●      na efektywność wpływa nie tylko kształt nadwozia, ale także detale, podwozie i konstrukcja kół;

●      rzeczywiste warunki drogowe, w tym wiatr czy dodatkowe elementy na aucie, mogą pogarszać parametry aerodynamiczne;

●      styl jazdy, szczególnie utrzymywanie umiarkowanej i stabilnej prędkości, wyraźnie wpływa na ograniczenie strat energii wynikających z oporu powietrza.
